Крутильная машина для проволоки: ваше полное руководство по производству и выбору

Выбор правильного машина для скручивания проволоки определяет качество, гибкость и допустимую нагрузку по току каждого многожильного проводника, производимого на вашем предприятии. А машина для скручивания проволоки скручивает отдельные металлические проволоки в единый пучок, а выбор оптимального типа машины — будь то машина двойной скрутки, планетарная крутильная машина или крутильная машина с жесткой клеткой — напрямую влияет на скорость производства, процент брака и долгосрочные эксплуатационные расходы. В этом руководстве представлен обоснованный взгляд на то, как работают эти машины, сравниваются основные типы с данными о производительности и даны ответы на наиболее актуальные вопросы, с которыми сталкиваются производители кабелей и инженеры-электрики.

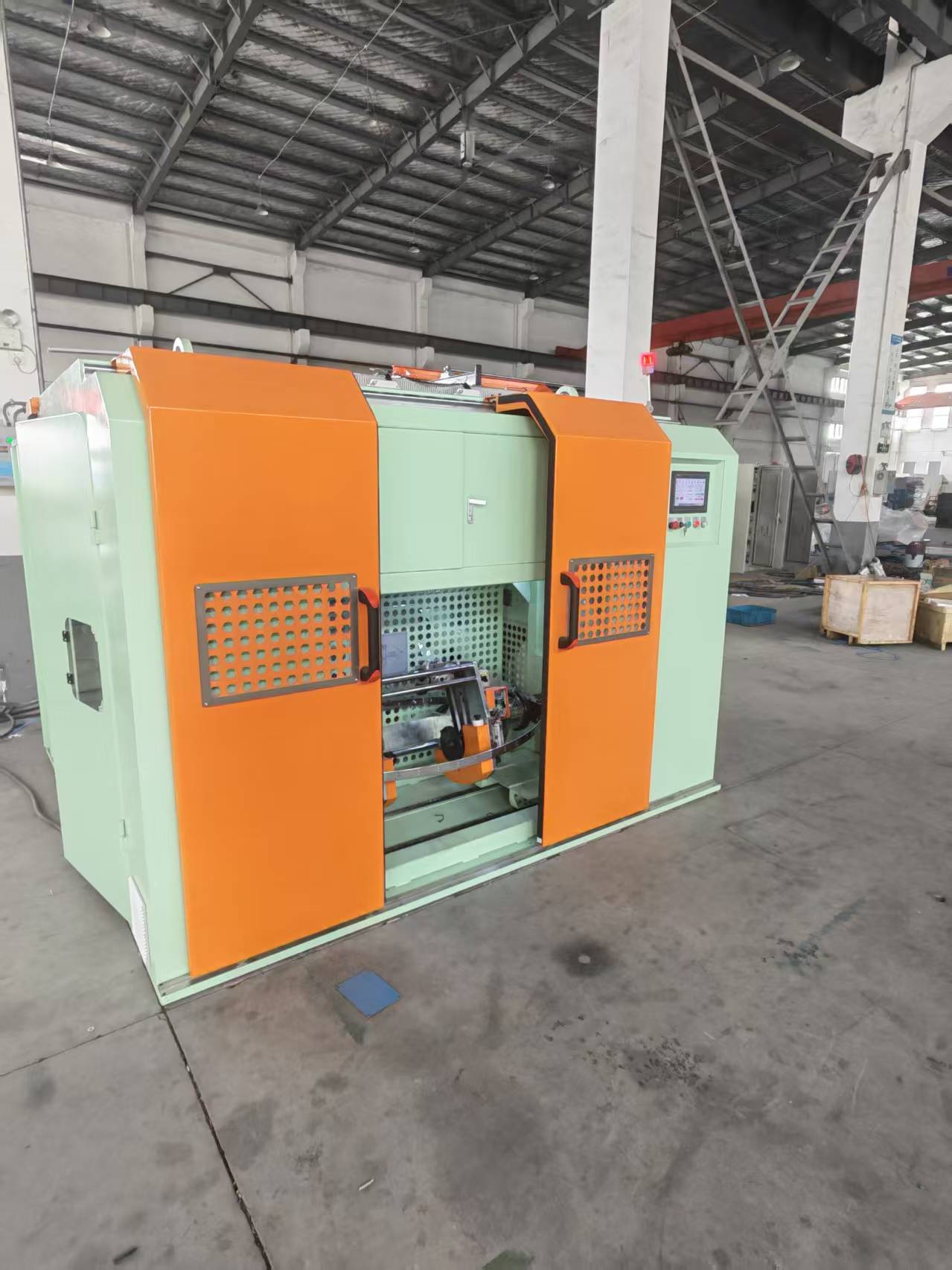

Что такое машина для скручивания проволоки?

Машина для скрутки проволоки — это основная часть оборудования, которая объединяет несколько одиночных проводов в связный многожильный проводник с превосходными механическими и электрическими свойствами. В отличие от сплошного проводника, многожильный проводник обеспечивает значительно более высокую гибкость и устойчивость к усталостному разрушению, поэтому международные стандарты, такие как IEC 60228, классифицируют проводники по классу скрутки. Машина подает отдельные проволоки с отводных катушек, выравнивает их через укладочную пластину или носовой конус и применяет контролируемое скручивание для формирования слоев спирально намотанных прядей вокруг центрального сердечника.

Современный машина для скручивания проволокиs выдерживают сечения проводов от 0,05 мм² (для сверхтонких медицинских кабелей) до более 1000 мм² (для линий электропередачи). Согласно данным, опубликованным CRU Group в 2025 году, мировой рынок многожильных медных и алюминиевых проводников растет на 3,2% ежегодно, что обусловлено развитием электромобилей и возобновляемых источников энергии. Этот рост подтолкнул производителей к более быстрому и точному внедрению машина для скручивания проволокиs способны поддерживать допуски на длину свивки в пределах ±1% при скорости линии, превышающей 200 метров в минуту.

Как работает машина для скручивания проволоки

Основной принцип работы машины для скручивания проволоки заключается в вращении набора проволоконесущих элементов вокруг продольной оси при одновременном протягивании собранных прядей через закрывающую матрицу с точно контролируемой скоростью. Соотношение между скоростью вращения (поворотов в минуту) и линейной скоростью намотки определяет длину свивки, которая представляет собой расстояние, необходимое для того, чтобы одна прядь завершила спираль на 360 градусов вокруг сердечника. Более короткая длина свивки дает более гибкий проводник, но с несколько более высоким сопротивлением, а более длинная длина свивки обеспечивает максимальную проводимость и прочность на разрыв.

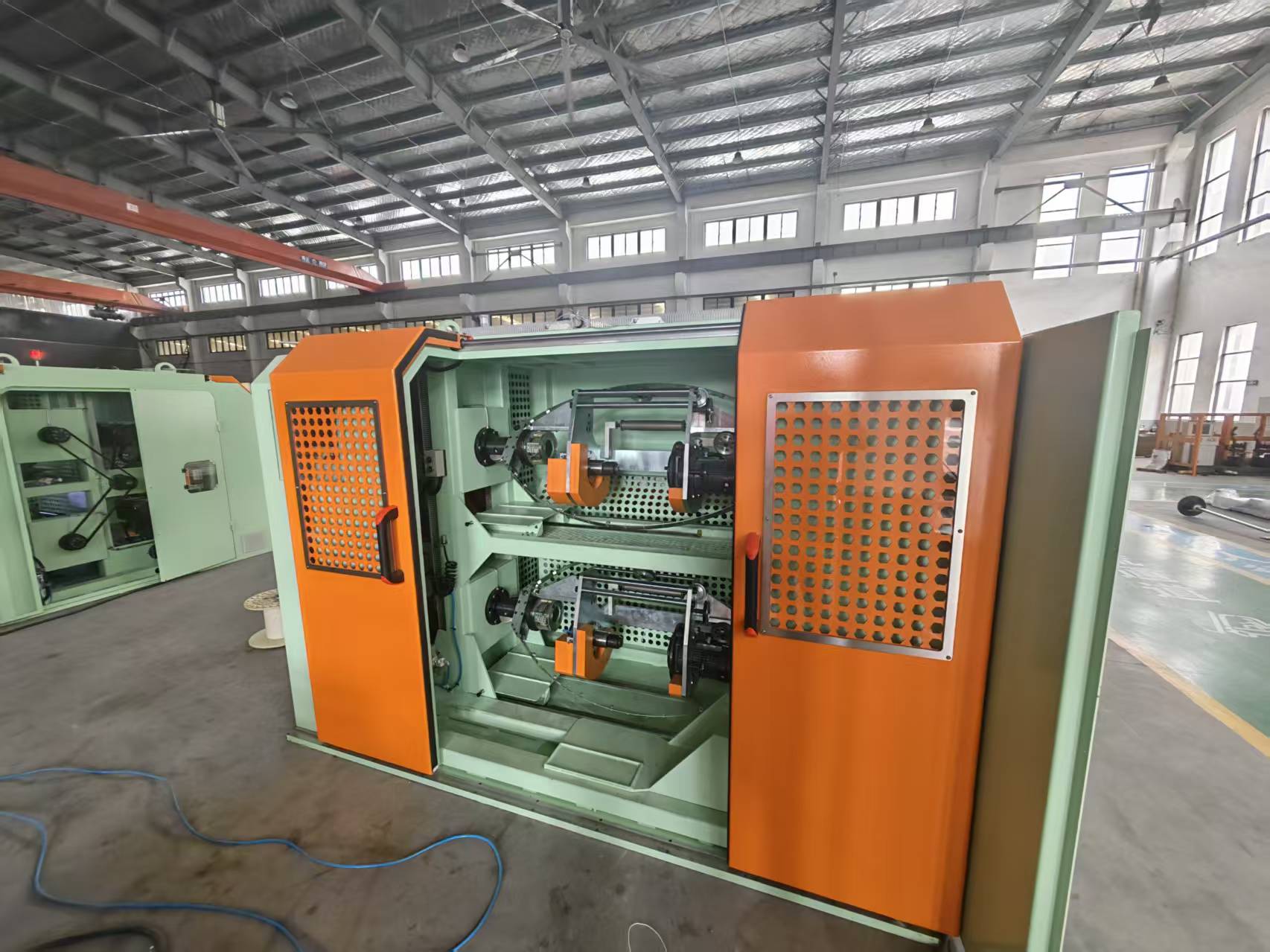

В зависимости от конструкции машина для скручивания проволоки Скручивающее движение может передаваться вращающейся дужкой (в машинах двойной крутки), вращающейся клеткой (в жестких крутильных машинах) или индивидуально вращающимися бобинами (в планетарных крутильных машинах). Все типы имеют общее требование: отдельные проволоки должны оставаться под контролируемым обратным натяжением, чтобы предотвратить спутывание и обеспечить постоянную геометрию прядей. Весь процесс контролируется программируемым логическим контроллером (ПЛК), который регулирует скорость и натяжение двигателя в режиме реального времени. Отраслевые данные показывают, что цифровое управление натяжением может сократить количество отходов, вызванных обрывами проволоки, до 45 % по сравнению с чисто механическими системами.

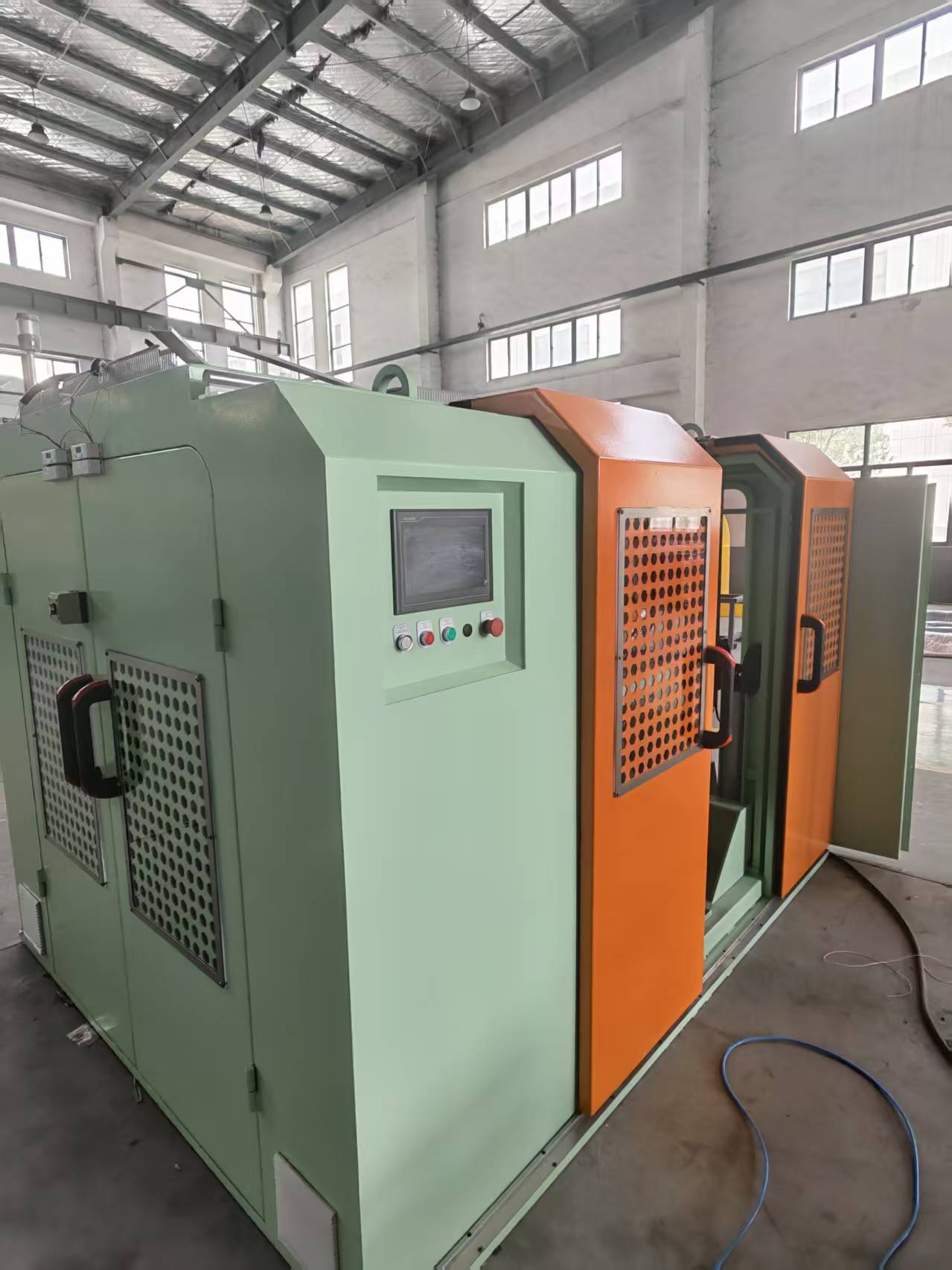

Основные типы крутильных машин: подробное сравнение

Ни одна машина для скрутки проволоки не подходит для всех производственных сценариев; Каждый тип машины ориентирован на определенный диапазон размеров проводников, объем производства и требования к точности длины свивки. В таблице ниже сравниваются пять широко используемых конфигураций, что позволяет провести прямую оценку на основе данных.

Машины двойной скрутки доминируют в высокоскоростном производстве тонкожильных проводов, а планетарные скрутки незаменимы для одножильных и компактных проводов, требующих нулевой скрутки отдельных проводов. Выбор машина для скручивания проволоки Необходимо также учитывать количество бобин: планетарная крутильная машина диаметром 630 мм обычно вмещает 6, 12, 18 или 24 бобин, что напрямую определяет максимальное количество прядей в слое.

Ключевые факторы при выборе машины для скручивания проволоки

Оптимальная скрутка проволоки определяется пятью измеряемыми переменными: поперечным сечением проводника, желаемой длиной свивки, объемом производства, типом материала и необходимостью концентрической или пучковой скрутки. Систематическая оценка, следующая последовательности, приведенной ниже, поможет вам избежать дорогостоящих ошибок, связанных с завышением спецификации или недостаточной производительностью.

1. Определите спецификацию проводника. Определите размер готового проводника (мм² или AWG), количество отдельных проводов и диаметр жилы. Например, для гибкого проводника класса 5 согласно IEC 60228 требуется определенное количество жил и диаметр, которые определяют минимальное количество катушек на проводе. машина для скручивания проволоки .
2. Определите необходимую длину и направление свивки. Планетарная крутильная машина может поддерживать длину свивки, в 8 раз превышающую диаметр провода, не повреждая провода, тогда как машина двойной скрутки лучше всего работает с коэффициентами скрутки от 10:1 до 20:1. Направление укладки (S или Z) на современных машинах задается электронно.
3. Рассчитайте целевую производительность в килограммах в час. Для машины двойной скрутки, производящей многожильный провод сечением 1,5 мм² со скоростью 250 м/мин, производительность может достигать примерно 45 кг/ч. Используйте этот рисунок, чтобы убедиться в машина для скручивания проволоки может удовлетворить вашу емкость книги заказов.
4. Оцените совместимость материалов. Для медных, алюминиевых и луженых проводников требуются специальные материалы для дуг или роликов, чтобы предотвратить повреждение поверхности. Например, при скрутке алюминия используются направляющие с керамическим покрытием, позволяющие уменьшить накопление оксидной пыли.
5. Оцените автоматизацию и время переналадки. Машины с автоматической загрузкой бобин и лазерным измерением длины укладки могут сократить время переналадки с 45 минут до менее 10 минут, что является критическим преимуществом для мелкосерийного производства.

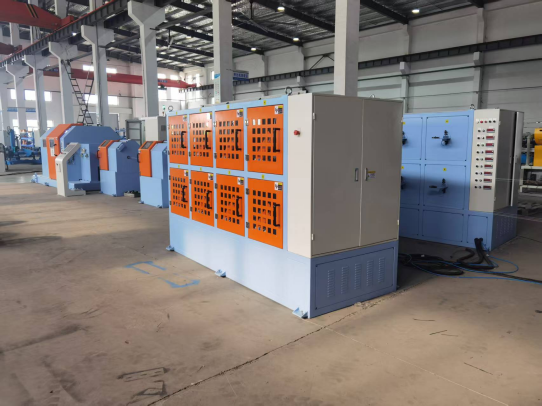

Скорость производства и сравнение объемов производства

Производительность машины для скручивания проволоки существенно ограничена механической скоростью вращающихся компонентов и натяжной способностью. В таблице ниже представлены реальные выходные данные для трех распространенных конфигураций, основанные на фактических спецификациях производителя для многожильного медного проводника сечением 1,5 мм².

Пакетирующая машина с двойной скруткой обеспечивает почти вдвое большую производительность, чем планетарная крутильная машина того же сечения, но планетарная конструкция снижает процент брака более чем на 60%. Этот компромисс между скоростью и точностью лежит в основе каждого машина для скручивания проволоки решение о покупке.

Приложения в ключевых отраслях

Сектор конечного использования диктует класс скрутки и, следовательно, требуемую конкретную технологию скрутки проволоки. Следующие отрасли используют многожильные проводники, производимые этими машинами:

• Автомобильные жгуты проводов – Связующие устройства двойной скрутки производят тонкостенные, очень гибкие многожильные провода, необходимые для проводки в моторном отсеке, где устойчивость к вибрации имеет первостепенное значение.
• Передача и распределение электроэнергии – Жесткоклеточные и планетарные крутильщики изготавливают компактированные концентрические жилы для кабелей среднего и высокого напряжения до 500 кВ, обеспечивая равномерное распределение тока.
• Системы возобновляемой энергии – Для прокладки кабелей солнечных электростанций и ветряных турбин требуются тонкопроволочные луженые медные проводники, изготовленные на высокоскоростных связующих устройствах, чтобы противостоять коррозии и термоциклированию.
• Железнодорожный и общественный транспорт – Для кабелей подвижного состава требуются чрезвычайно гибкие проводники (класс 6 по IEC 60228), которые часто изготавливаются на планетарных машинах для достижения сверхтонкого количества жил.
• Медицинские приборы и робототехника – Для сверхтонкой скрутки площадью менее 0,05 мм² используются специальные трубчатые скрутки или скрутки одинарной скрутки, что позволяет избежать обрыва деликатных проводов из меди или медных сплавов.

Анализ затрат и возврат инвестиций

Машина для скрутки проволоки требует значительных капиталовложений, но подробный анализ совокупной стоимости владения часто показывает, что более дорогая машина с точным управлением окупается в течение трех лет за счет уменьшения количества отходов и более быстрой замены. В приведенной ниже таблице сравнивается пятилетняя структура затрат на группирующую машину двойной скрутки и планетарную крутильную машину при условии односменной работы с производством 200 тонн медной жилы в год.

Для производителей, специализирующихся на автомобильных тонкостенных проводниках, машина двойной скрутки обеспечивает наименьшую стоимость за килограмм. Для коммунальных предприятий, требующих уплотненных концентрических проводников, планетарный машина для скручивания проволоки остается единственным технически жизнеспособным выбором, несмотря на более высокие первоначальные затраты.

Рекомендации по техническому обслуживанию для увеличения срока службы машины

Профилактическое обслуживание машины для скручивания проволоки сосредоточено на трех элементах: проверка подшипников дуги или сепаратора, калибровка датчика натяжения и контроль износа направляющей проволоки. Даже незначительные отклонения в этих компонентах могут привести к ошибкам длины свивки и повреждению проводника. Структурированная процедура технического обслуживания дает измеримые результаты; Опрос 47 кабельных заводов, проведенный Международной ассоциацией проводов в 2022 году, показал, что на предприятиях с еженедельным профилактическим обслуживанием зарегистрировано на 27% меньше незапланированных простоев, чем на предприятиях с ежемесячными проверками.

1. Проверяйте подшипники и угольные щетки каждые 200 часов работы. В пакетировочной машине двойной скрутки изношенные луковые подшипники вызывают вибрацию, которая напрямую влияет на постоянство длины свивки. Замените подшипники, в которых радиальный люфт превышает 0,02 мм.
2. Ежемесячно калибруйте руку танцора и датчики натяжения. Отклонение натяжения более 5 % между отдельными проводами приводит к неравномерной скрутке и может создавать пятна с высоким сопротивлением в готовом проводнике.
3. Замените направляющие проволоки из керамики или закаленной стали при первых признаках образования канавок. Глубина канавок более 0,1 мм может привести к истиранию поверхности проволоки и попаданию частиц оксидов в жилу, что приведет к снижению проводимости.
4. Смазать шестерни и механизмы перемещения согласно графику OEM. Используйте указанную марку смазки; неподходящие смазочные материалы могут привести к перегреву коробки передач уже через 500 часов непрерывной работы.
5. Еженедельно проверяйте длину свивки с помощью лазерной измерительной системы. Периодическое отклонение длины намотки часто указывает на проскальзывание шпиля или изношенную муфту энкодера, что можно исправить до того, как будет получен продукт, не соответствующий техническим требованиям.

Автоматизация и Индустрия 4.0 в машинах для скручивания проволоки

Новейшие машины для скрутки проволоки объединяют мониторинг длины скрутки в реальном времени, алгоритмы профилактического обслуживания и системы автоматической смены бобин, что позволяет повысить общую эффективность оборудования (OEE) выше 85%. Датчики вибрации на носовой части и подшипниках двигателя передают данные в центральный контроллер, который прогнозирует выход из строя подшипников за 60 часов, что позволяет проводить плановую замену вместо аварийного отключения. Автоматическая загрузка шпуль снижает вмешательство оператора с 12 ручных изменений за смену до нуля, практически устраняя наиболее распространенную причину обрывов прядей, связанных с наладкой.

С точки зрения качества, массивы лазерных микрометров непрерывно измеряют диаметр многожильного проводника и сравнивают его с целевым значением. Если диаметр отклоняется более чем на 0,02 мм, ПЛК регулирует скорость шпинделя или натяжение шпульки, чтобы исправить ошибку. Согласно техническому документу 2024 года, представленному на Международном симпозиуме по проводам и кабелям, это управление с замкнутым контуром уменьшило изменение диаметра на 68% по сравнению с обычными машинами с разомкнутым контуром. Поскольку стандарты связи, такие как OPC UA, становятся универсальными, каждый машина для скручивания проволоки теперь может напрямую взаимодействовать с системой управления производством на заводе, обеспечивая отслеживание вплоть до уровня отдельной катушки.

Часто задаваемые вопросы

В чем разница между группировкой и концентрической скруткой?

Сборка, выполняемая с двойным поворотом. машина для скручивания проволоки , скручивает все провода вместе в одном направлении без определенной геометрической структуры слоев. Концентрическая скрутка, обычно выполняемая на планетарной или жесткой скрутке, укладывает провода точными спиральными слоями вокруг центральной жилы. Концентрические проводники имеют более гладкую поверхность и более равномерное распределение тока, а сгруппированные проводники более гибкие и их быстрее производить.

Как длина свивки влияет на характеристики проводника?

Длина свивки находится в прямой обратной зависимости от гибкости и прямой зависимости от проводимости. Короткая длина свивки (например, в 8–12 раз больше внешнего диаметра) увеличивает гибкость, но немного повышает электрическое сопротивление, поскольку путь тока становится длиннее. В машина для скручивания проволоки Длина свивки определяется соотношением скорости намотки и числа оборотов вращателя и должна оставаться в пределах допуска, указанного в таких стандартах, как ASTM B8, для медных проводов концентрической свивки.

Может ли одна машина скручивать медь и алюминий?

Да, самый современный машина для скручивания проволокиs может обрабатывать как медь, так и алюминий, но необходимо адаптировать направляющие проволоки, приводные втулки и настройки натяжения. Более низкая прочность алюминия на разрыв и склонность к образованию оксидной пыли требуют уменьшения обратного напряжения (обычно на 10–15% ниже, чем у меди) и использования контактных поверхностей из керамики или полированной нержавеющей стали для предотвращения истирания.

Каковы признаки того, что крутильная машина нуждается в замене подшипников?

Повышенная вибрация, ощущаемая на раме машины, ритмичное изменение шума во время работы и отклонение длины свивки за пределы ±2% без соответствующей команды ПЛК — все это указывает на потенциальный износ подшипников. На двойном повороте машина для скручивания проволоки , носовые подшипники следует заменить, если скорость вибрации превышает среднеквадратичное значение 4,5 мм/с, измеренное на корпусе подшипника.

Правильные инвестиции в машину для скручивания проволоки

Выбор машина для скручивания проволоки По сути, это решение о балансе скорости и геометрической точности, а также капитальных затрат и потерь отходов. Для крупносерийного производства гибких проводников сечением менее 10 мм² машина двойной скрутки обеспечивает непревзойденную производительность на доллар. Для силовых кабелей и компактных концентрических жил скрутка с планетарной или жесткой клеткой не только предпочтительна, но и технически необходима для соответствия международным стандартам. Сопоставляя свои производственные требования с данными и сравнениями, представленными здесь, вы можете указать машина для скручивания проволоки это обеспечит стабильное качество и высокую окупаемость инвестиций в течение следующего десятилетия.
