Что такое планетарная крутильная машина?

A планетарная крутильная машина представляет собой узкоспециализированное оборудование для производства проволоки и кабелей, которое скручивает несколько жил проволоки вместе вокруг центрального сердечника или оси, сохраняя при этом абсолютную прямолинейность и натяжение каждой отдельной пряди за счет уникального планетарного движения. В отличие от традиционных крутильных машин с жёсткой клеткой или группировки, планетарная крутильная машина гарантирует, что каждая бобина с проволокой вращается вокруг своей оси, вращаясь вокруг центрального вала машины, полностью исключая любое нежелательное скручивание или обратное скручивание отдельных нитей. Согласно отраслевым данным Международной ассоциации проводов и машин (IWMA), технология планетарной скрутки стала незаменимой при производстве высоковольтных силовых кабелей, подводных кабелей и сложных линий передачи данных, где точность длины свивки и механическая целостность многожильного проводника имеют первостепенное значение для конечных электрических характеристик и эксплуатационной безопасности.

Что такое планетарная крутильная машина и как она работает?

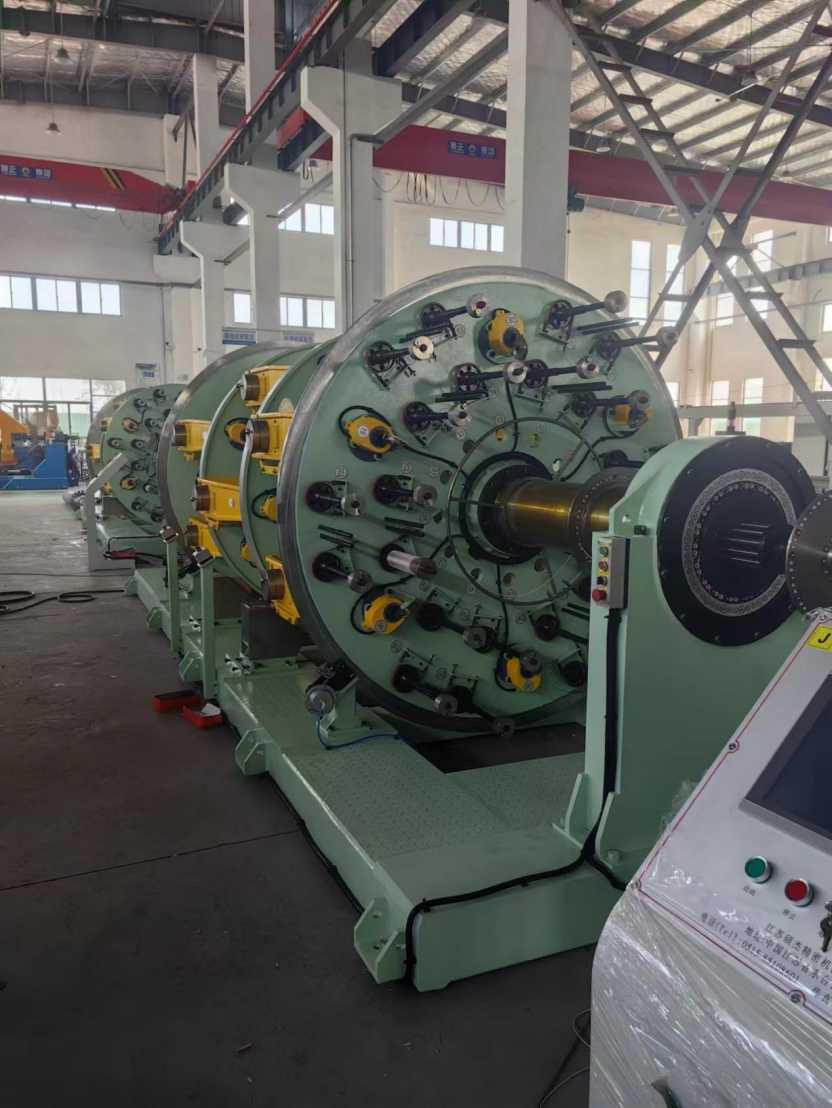

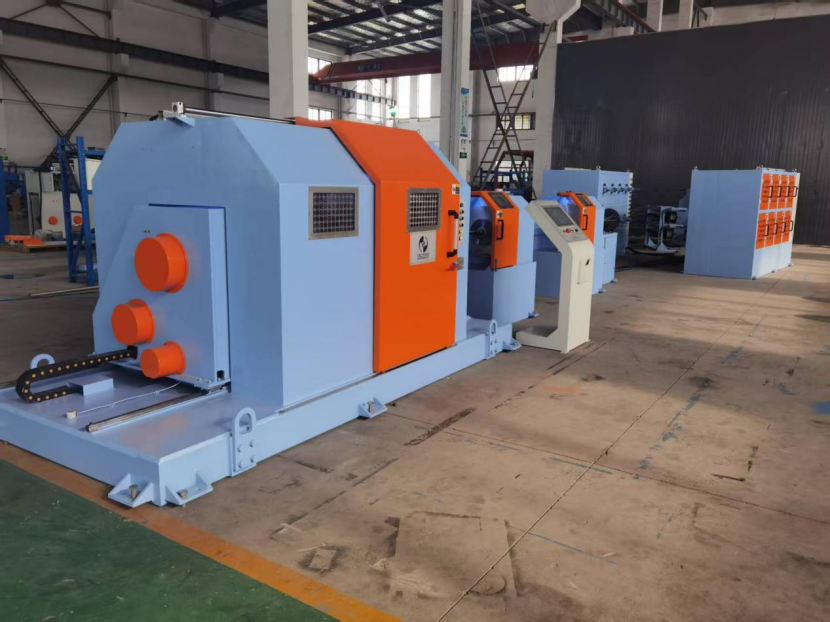

Планетарная крутильная машина представляет собой ротационную систему с несколькими бобинами, в которой каждая отдающая катушка установлена ​​на собственной вращающейся опоре с индивидуальным приводом внутри большей вращающейся основной рамы, что позволяет скручивать отдельные проволоки вместе без какого-либо скручивающего напряжения или неконтролируемой деформации. Основной принцип А. планетарная крутильная машина можно сравнить с движением Земли вокруг Солнца: точно так же, как Земля вращается вокруг своей оси, вращаясь вокруг Солнца, каждая катушка с проволокой в машине вращается вокруг своего центра, чтобы расплатиться с проволокой, одновременно перемещаясь по круговой траектории вокруг центральной точки сбора многожильного проводника. Этот механизм двойного вращения имеет решающее значение, поскольку он нейтрализует обратное скручивание, которое в противном случае накапливалось бы в каждой проволоке, если бы она была снята с неподвижной катушки и намотана по спирали вокруг сердечника. При стандартной укладке укладочная пластина толщиной 1/2 дюйма (12,7 мм) с 18 бобинами может обрабатывать до 37 отдельных жил проводов за один проход, при этом частота вращения несущего винта достигает От 100 до 300 оборотов в минуту в зависимости от размера машины и сечения проволоки. Вся операция контролируется синхронизированными серводвигателями и программируемыми логическими контроллерами (ПЛК), которые обеспечивают поддержание длины свивки — осевого расстояния, необходимого для одного полного оборота пряди вокруг сердечника, в пределах допуска менее ±1% . Международная ассоциация проводов сообщает, что такой уровень точности необходим для многослойной концентрической скрутки, используемой в силовых кабелях среднего и высокого напряжения, где даже незначительные несоответствия в длине скрутки могут создавать локальные точки электрического напряжения, которые приводят к частичному разряду и преждевременному выходу из строя изоляции.

Критические преимущества планетарного скручивания по сравнению с традиционными методами

Определяющим преимуществом планетарной крутильной машины является ее способность производить многожильный провод без кручения, который сохраняет свойства удлинения и прочность на разрыв отдельных проводов, обеспечивая при этом превосходную геометрическую однородность. В обычной крутильной машине с жесткой клеткой или трубчатой ​​крутильной машине бобины фиксируются внутри вращающейся рамы, а проволока протягивается через фланец, при этом каждая проволока поворачивается на 360 градусов при каждом полном обороте клетки вокруг сердечника. Такое скручивание необратимо деформирует провод, снижая его прочность на разрыв и делая его уязвимым для «птичьей клетки» — состояния, при котором внешние жилы готового кабеля отделяются от жилы при изгибе или натяжении. Напротив, планетарное движение планетарная крутильная машина компенсирует скручивание, в результате чего прядь лежит совершенно прямо внутри конструкции кабеля. Это позволяет многопроволочному проводнику достичь коэффициента заполнения — отношения общей площади поперечного сечения проводов к площади поперечного сечения проводника — до от 93% до 95% , что максимизирует электропроводность для данного диаметра. Для медных или алюминиевых проводников при передаче энергии такое улучшение плотности напрямую приводит к снижению сопротивления линии и снижению потерь I²R. Кроме того, гладкая, компактная поверхность планетарного многопроволочного проводника сводит к минимуму воздушные зазоры и выступы, которые могут вызвать коронный разряд в высоковольтных кабелях, работающих выше 110 кВ. Уменьшая необходимость в обширной пленке и экранировании, производители могут сэкономить значительные материальные затраты при больших объемах производства.

Где в современной промышленности используются планетарные крутильные машины?

Планетарные скруточные машины в основном используются при производстве высокопроизводительных проводов, где механические и электрические требования настолько строгие, что даже небольшая деформация проволоки или неравномерность длины свивки недопустимы. Ключевые области применения следующие:

• Кабели силовые высоковольтные и сверхвысоковольтные: Неперекручивающиеся, идеально уплотненные проводники, изготовленные планетарная крутильная машина необходимы для кабелей с изоляцией из сшитого полиэтилена на напряжение от 66 кВ до 500 кВ. Согласно Техническому Брошюре CIGRE 720, гладкая внешняя поверхность сегментного многожильного планетарного проводника (проводник Милликен) сводит к минимуму риск электрического разветвления на границе раздела проводник-изоляция, что является основной причиной долговременного выхода из строя кабеля в подземных сетях передачи.
• Подводные и подводные силовые кабели: Эти кабели подвергаются постоянному динамическому изгибу и натяжению во время прокладки. Высокая прочность на разрыв и гибкость, сохраняемые многожильными медными или алюминиевыми проводами без скручивания, имеют решающее значение для предотвращения обрыва проводника. Как отмечают отраслевые аналитики CRU Group, единичный выход из строя подводного кабеля может привести к затратам на ремонт, превышающим несколько миллионов долларов.
• Специализированные кабели управления и передачи данных: В роботизированных манипуляторах, аэрокосмической проводке и высококачественных аудиокабелях недопустимы любые микрофонные шумы или отражения сигналов, вызванные неправильной геометрией проводников. Исключительная концентричность и гладкость поверхности, обеспечиваемая планетарная крутильная машина обеспечивают стабильные электрические характеристики, необходимые для постоянного импеданса и целостности сигнала.
• Производство металлокорда и канатов: Для армирующих кордов шин и высокопрочных подъемных канатов отдельные стальные нити должны быть скручены без остаточного скручивающего напряжения, чтобы предотвратить разматывание при разрезании. Планетарные крутильные машины используются для производства многопрядных канатов с очень точной длиной свивки и нулевым вращением под нагрузкой.

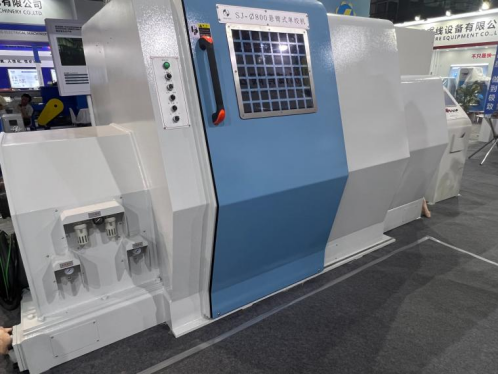

Сравнение планетарных страндер с жесткой клеткой и трубчатых страндеров

Когда производители кабеля оценивают крутильное оборудование для новой производственной линии, выбор между планетарной крутильной машиной, крутильной машиной с жесткой клеткой и трубчатой крутильной машиной предполагает компромисс между качеством продукции, скоростью производства и капиталовложениями. В таблице ниже представлено прямое сравнение ключевых параметров производительности и применения, которые отличают эти три типа машин.

Как показано в таблице, планетарная крутильная машина не самый быстрый и не самый дешевый, но он обеспечивает проводник высочайшего качества. Для кабеля, который будет проложен под землей или под водой в течение 40 лет и не может быть заменен без масштабного проекта гражданского строительства, дополнительные первоначальные затраты на планетарное скручивание незначительны по сравнению со стоимостью жизненного цикла одного повреждения изоляции.

Ключевые технические характеристики и аспекты эксплуатации

Диапазон производительности планетарной крутильной машины определяется емкостью ее бобины, количеством роторов, максимальной скоростью вращения и точностью системы управления длиной свивки. Типичная планетарная крутильная машина среднего размера, предназначенная для производства жил силового кабеля, будет иметь следующие характеристики:

• Диаметр шпульки: Отводные бобины имеют диаметр фланца от 400 мм до 630 мм, пропускную способность проволоки до 500 килограммов меди или алюминия на бобину. Для скрутки больших проводов линия может включать шесть или двенадцать роторов, каждый из которых несет несколько катушек.
• Диапазон диаметров проволоки: Станок может обрабатывать отдельные проволоки примерно от 0,5 мм до 5,0 мм в диаметре, определенный диапазон зависит от роликовых направляющих и настроек натяжителя.
• Контроль длины свивки: Современный сервопривод планетарная крутильная машинаs Достигайте длины скрутки от 30 мм до более 500 мм, регулируемой с помощью сенсорного экрана HMI. Длина свивки электронно синхронизируется с приемным валом для поддержания постоянного соотношения даже при заполнении приемной бобины и изменении эффективного диаметра.
• Предварительное скручивание и постформирование: Для уплотненных проводников машина может быть оснащена головками предварительного скручивания, которые придают небольшую пластическую деформацию входящему проводу, а также матрицами или роликами постформирования, которые сжимают многожильный провод до его окончательной круглой или сегментной формы. Согласно техническому документу, представленному на ежегодной конференции IWMA, применение постформирующей силы от 2 до 4 килоньютонов может увеличить коэффициент заполнения еще на 3%.

Часто задаваемые вопросы о планетарных крутильных машинах

В чем разница между планетарной скруткой и групповой скруткой?

При пучковой скрутке все провода скручиваются вместе в одну вращающуюся дугу или клетку без контроля положения каждой отдельной пряди, что приводит к случайной скрутке и значительной деформации проволоки. А планетарная крутильная машина С другой стороны, он точно контролирует положение, натяжение и скручивание каждой проволоки, создавая высокоупорядоченную концентрическую скрутку с нулевым внутренним скручиванием. Групповая скрутка используется для недорогих гибких проводов, а планетарная скрутка предназначена для высоконадежных силовых кабелей и кабелей передачи данных.

Может ли планетарная скруточная машина производить компактные проводники?

Да, и зачастую это предпочтительный метод. Поскольку проволоки уже расположены в идеальной концентрической геометрии с нулевым скручиванием, они более равномерно уплотняются под давлением фигурной матрицы или ролика. А планетарная крутильная машина оснащенный уплотняющей головкой, можно уменьшить диаметр проводника на 8–12 %, сохраняя при этом гладкую поверхность без зазоров, что значительно уменьшает количество изоляционного и экранирующего материала, необходимого на последующих этапах экструзии.

Какие материалы можно перерабатывать на планетарной крутильной машине?

Машина предназначена для обработки проволоки как из черных, так и из цветных металлов, включая отожженную медь, нагартотянутую медь, алюминий, алюминиевые сплавы, оцинкованную стальную проволоку и нержавеющую сталь. Выбор материала зависит от конечного применения: медь и алюминий для электропроводности и сталь для механической прочности в воздушных проводах (ACSR) и стальных канатах. Важнейшим требованием является то, что проволока должна иметь одинаковый диаметр и свойства удлинения для поддержания равномерного натяжения на всех бобинах.

Как поддерживать точное натяжение на планетарной крутильной машине?

Каждая шпульная колыбель оснащена регулируемым механическим фрикционным тормозом или активным электромагнитным натяжителем. Натяжение обычно устанавливается на значение между 1 и 10 Ньютонов в зависимости от диаметра проволоки и предела текучести. Если натяжение слишком низкое, провода будут ослаблены, а проводник будет иметь плохую геометрическую стабильность; если слишком высоко, провода могут сжаться или даже сломаться. Регулярная калибровка системы натяжения с помощью ручного измерителя натяжения необходима для поддержания качества продукции, поскольку неравномерное натяжение между бобинами является основной причиной неравномерности длины свивки.

Поскольку спрос на надежную, высокопроизводительную передачу энергии и передачу данных продолжает расти, планетарная крутильная машина остается краеугольным камнем передового производства кабелей. Его способность создавать геометрически совершенный проводник без перекручивания не может быть достигнута более быстрыми, но менее точными методами скрутки. Инвестируя в планетарные технологии, производители проводов и кабелей гарантируют, что важнейшие проводники, соединяющие наши электросети, морские ветряные электростанции и сети связи, будут работать безопасно и эффективно в течение десятилетий в самых сложных условиях.
