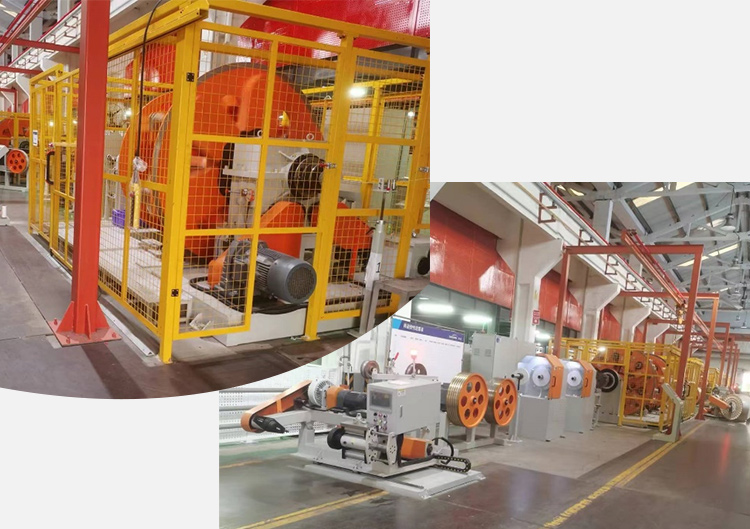

Промышленные гибкие кабели (линия руки робота, линия цепи волощения)

Процесс экструзии

Рекомендуется: Экструдер с сечением 60 мм и 25 мм

Процесс сборки

1. Рекомендуется однороторное скручивание: 1000 мм консольный обычный скручивающийся

2. Рекомендуемая кабельная разводка: Машина для скручивания клеток 400 мм–500 мм

Процесс экструзии внешней оболочки

Рекомендуется: Экструдер внешней оболочки 70 мм

Промышленная линия

– Процесс экструзии:

Приложения:Подходит для высокоскоростной экструзии однослойной изоляционной пленки проводника.

Особенности:

1. Широкий спектр применения
2. Высокая производственная мощность
3. Стабильное натяжение
4. Точный контроль температуры
5. Простота эксплуатации
6. Малый след

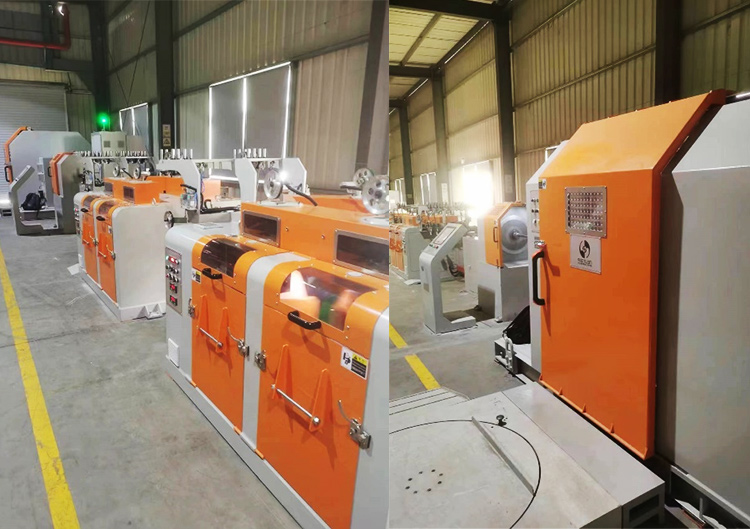

Процесс скручивания кантилевера 1000 мм

Приложения:

Подходит для многожильной скрутки промышленных кабелей (линии тальевой цепи, кабели роботов и т.д.), кабелей передачи данных и силовых кабелей.

Особенности:

1. Широкий спектр применения
2. Высокая пропускная способность
3. Стабильное натяжение
4. Точный шаг скручивания

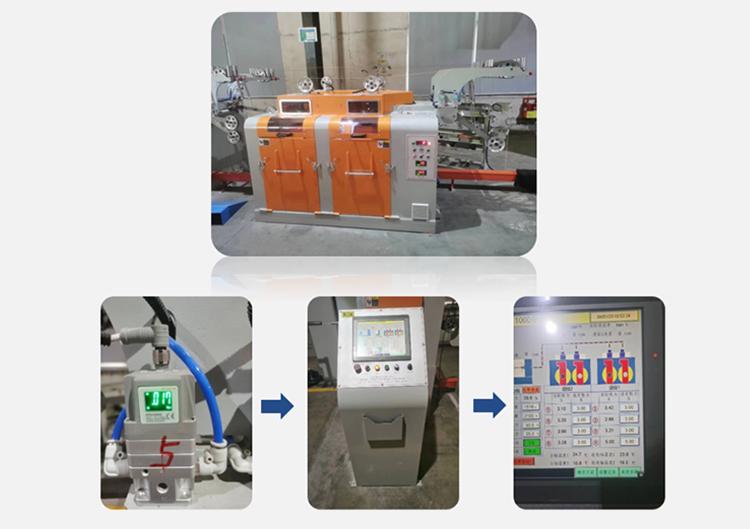

Разматывающая и отдающая рама консольной лебедки

Ключевые технологии:

✔ Высокая эффективность, скорость размотки 500 об/мин.
✔ Мощная размотка и отдача.
✔ Пропорциональная регулировка натяжения клапана, управление промышленной панелью управления и простота эксплуатации.

Машина для намотки клеток 400 мм-500 мм (комбинированный процесс)

Приложения:

Подходит для переработки промышленных кабелей специального стандарта (с высокими требованиями) в пучки.

Особенности:

1. Активная подача проволоки: модуль контроля натяжения в реальном времени с регулировкой по замкнутому контуру с обратной связью.
2. Электронный шаг: беступенчатая регулировка и высокая точность шага.
3. Силовой окуляр синхронизирован с основным блоком — снижает трение.
4. Нмотка валового типа обеспечивает стабильную работу проволоки.
5. Интеллектуальное управление с отключением сигнализации.
6. Простая установка: фундамент не требуется.

Лебедка для клетки - Чертежи дизайна

Особенности:

Режим 1 : 1 6 12 18, 36 голов интегрированная операция

Режим 2 : 6 головок, 12 головок, 18 головок, могут работать три независимые лебедки с клеткой.

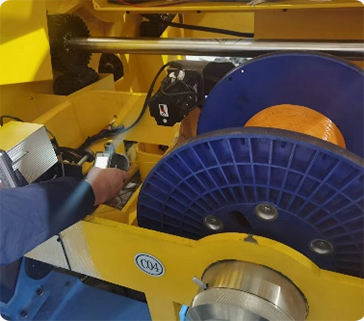

Разматывание

Используйте серводвигатель мощностью 2 кВт для привода катушки с проволокой для активной размотки.
Интеллектуальный модуль натяжения
отслеживает напряженность в режиме реального времени,
обеспечивая замкнутую систему, которая поддерживает постоянную сбалансированность,
стабильное напряжение.

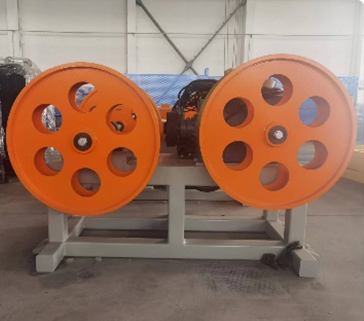

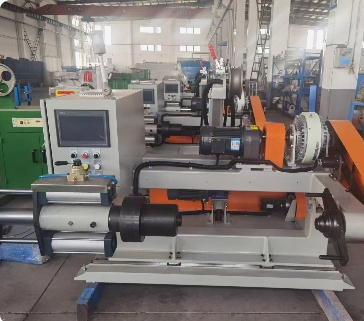

Сбор проводов

Используется система отбора мощности золотникового типа, оснащенная отдельным ПЛК и промышленным пультом управления.
Она может работать независимо или совместно с основным блоком — это обеспечивает удобство эксплуатации.
Серво привод управляет левым и правым перемещением катушки с проволокой,
гарантируя точную регулировку расстояния между катушками и шпринга.

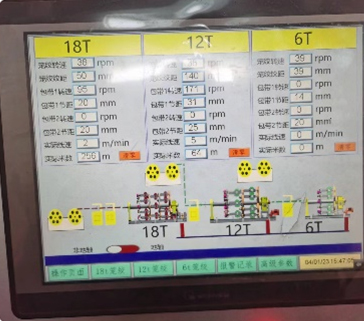

Захват

Используется двухзвенный натяжитель с прямой цифровой настройкой через сенсорный экран —
шаг пряди неограничен.Редукторный привод мощностью 5 кВт (с управлением преобразователем частоты)
и синхронные ременные шкивы обеспечивают абсолютно точный и стабильный шаг пряди. Это достигается за счет управления скоростью приемного узла
и машины для намотки клеток в направленном положении.

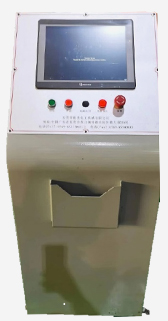

Операционная панель

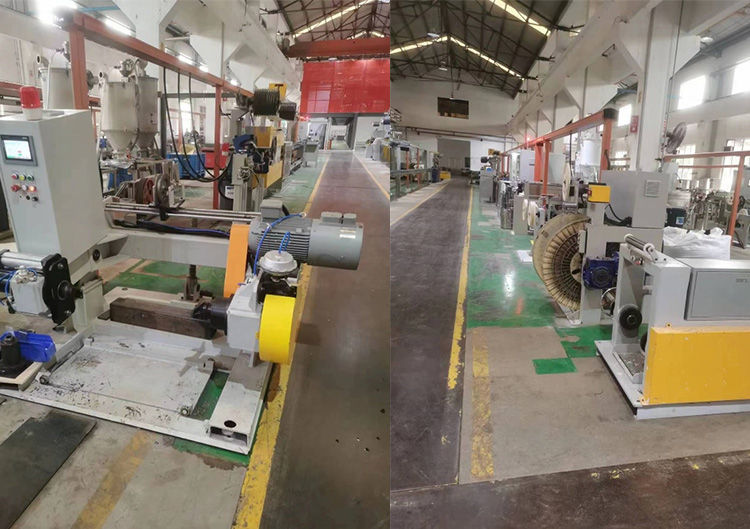

Процесс экструзии внешней оболочки:

Рекомендуется:

Экструдер с внешней оболочкой 70 мм

Приложения:

Подходит для экструзии внешней оболочки промышленных кабелей, кабелей передачи данных,
кабели связи, высокочастотные кабели и т.д.
